近幾年來，高考題中地球光照?qǐng)D大多不是以常見的側視圖、極視圖等形式出現，各種變式光照?qǐng)D顯得很抽象，學生難以理解。這類題大大加大了試題的難度，成為學生在高考中的主要失分點。解答非常規光照?qǐng)D題的關鍵在于進行圖圖轉換，將它轉化為學生熟悉的側視圖，問題就能迎刃而解了。
例1讀下圖，外圓為0°等太陽高度線，圖中圓內的太陽高度角都大于0°，N為北極點，A點的緯度為66°34′N，弧EOF與外圓垂直，EN為某經線的一部分。據此回答1～2題。
1．EN的地方時為（）
A．0時B．6時C． 8時D．18時
2．下列相關敘述，正確的是（）
A．正午太陽高度N點大于A點B．A點的地方時為12 時
C．B點的晝長為24小時 D．O點位于北回歸線上
解析：這幅圖全部為晝半球，并非常規的側視圖，只要進行圖形轉換，就可化難為易。據A點在北極圈上，可知北極圈及其以北出現極晝現象，判定此圖所示的節氣為夏至。將原圖轉換成一個夏至日的光照側視圖（下圖），并將相應的點標上去。
據圖可知：E位于晨線與赤道的交點上，則NE所在經線的地方時為6時；A點地方時為0時；B點出現極夜，其晝長為0小時。A比N點緯度更低，離直射的北回歸線更近，故A點正午太陽高度大于N點。O點是太陽直射點，且在晝半球平分線上，地方時為12時，所以在北回歸線上。
答案：1．B 2．D
例2所示區域在北半球，弧線a為緯線，Q、P兩點的經度差為90°，弧線b為晨昏線，M點為b線的緯度最高點。據此回答1～3題。
1．若此時南極附近是極晝，P點所在經線的地方時是（）
A．5時B．15時 C．9時D．19時
2．若此時時間為7月份，圖中M點的緯度可能為（）
A．55°N B．65°N C．75°N D．85°N
3．若Q地的經度為0°，此時正是北京日出，這個季節（）
A．洛杉磯地區森林火險等級最高
B．長江下游楓葉正紅
C．長城沿線桃紅柳綠
D．南極地區科考繁忙
解析：本題給定一示意圖，較為抽象，解題的關鍵是利用所給信息進行圖形轉化。要將所給圖形轉化為我們熟悉的側視圖。M點實質上是指晨昏線在北半球與某一緯線圈相切的最低緯度。

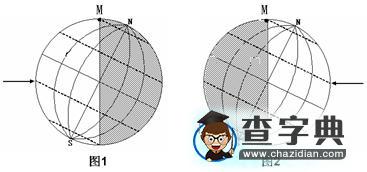

第1小題：若南極附近是極晝，則北極附近是極夜，此時為北半球的冬半年，將原圖轉換為下圖1。據圖可知：M點所在經線的地方時為12點，因P與M經度相差45°，則地方時相差3小時，P點所在經線的地方時為15時。
第2小題：若此時為7月，則北極圈附近出現極晝，此時為北半球的夏半年，將原圖轉換為下圖2。由于M點的緯度一年中的變化范圍為66°34′—90°，可排除A、B，且每月大約移動8度左右，6月22日M點的緯度為66°34′N，因此7月份接近北回歸線，最可能的是C。
第3小題：若Q地的經度為0?，則M點的經度為45?E。若為冬半年，據圖1可知，M為12時，可求出北京時間為17時，此時日出，不合實際。若為夏半年，據圖2可知，M為0時，可求出北京時間為5時，此時日出，符合實際。北京5時日出，說明北半球晝長夜短（夏季）。就四個選項：洛杉磯為地中海氣候，夏季炎熱干燥，易發生森林火險，其等級最高，符合題意；長江下游楓葉正紅指秋季；長城沿線桃紅柳綠指春季；南極地區科考繁忙的季節應是北半球的冬季。
答案：1．B2．C 3．A
