在等高線地形圖上我們常看到陡崖的存在，那么是不是所有的陡崖在等高線地形圖上都有表現呢？當然不是。它是由以下幾個因素決定的。

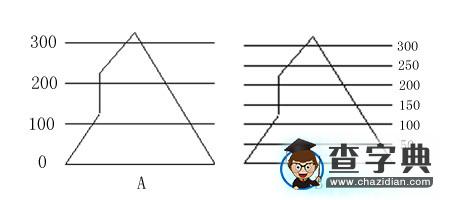

一是等高距的大小。一般說來，等高距越大，能表現的陡崖越少，反之，就越多。如陡崖高度為100米，如果等高距小于等于50米，在相應的等高線地形圖中就能表現出來。如果等高距大于50米，在相應的等高線地形圖中就不一定能表現出來。如下圖：同一陡崖采用不同等高距繪的圖。
A圖等高距為100米，只有200米等高線過陡崖，在等高線地形圖上就沒有表現。B圖等高距為50米，有150米、200米兩條等高線過陡崖，在等高線地形圖上就能表現出來。

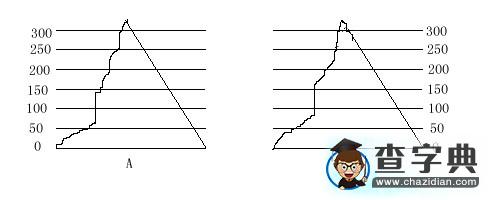

二是陡崖頂和底的海拔。由陡崖頂和底的海拔高度除以等高距的值的特征來決定的，這兩個或其中一個值越接近整數越易表現出來，這兩個值的小數部分越接近0.5，越不易表現出來。如AB兩陡崖的相對高度都是80米，等高距為50米，A頂海拔140米，A底海拔為60米，B頂海拔160米，B底海拔80米。在A陡崖上只有100米等高線經過，50米和150米等高線都不會經過，因此在相應的等高線地形圖中就看不到A陡崖。而在B陡崖上有100米和150米兩條等高線經過，因此在相應的等高線地形圖中就能看到B陡崖。如下圖所示。

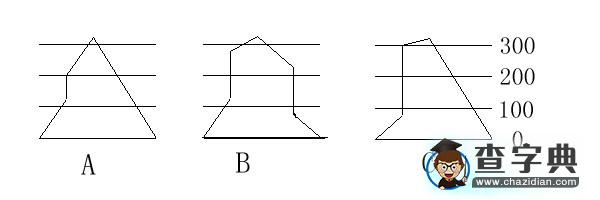

三是陡崖高度。陡崖高度小于一個等高距時，最多只有一條等高線經過，相應的圖中一定不能看到陡崖。陡崖高度大于等于一個等高距而小于兩個等高距時，可能有兩等高線經過，相應的圖中可能看到陡崖（能否看到是由陡崖頂或底的海拔高度來決定的）。陡崖高度大于等于兩個等高距時，至少有兩條等高線經過陡崖，相應的圖中一定能看到陡崖。如下圖。
A 圖中陡崖高度小于一個等高距100米，最多只有一條等高線過陡崖。
B 圖中陡崖高度大于等于一個等高距100米、小于兩個等高距200米，可能有兩等高線經過。
C 陡崖高度大于等于兩個等高距200米時，至少有兩條等高線經過陡崖。
